Gamma SM

Inici / Guixeta fenòlica

La guixeta SM té una alçada de 1370 mm i un fons de 500 mm. Aquesta alçada és ideal per muntar-la en llocs de poca alçada, o sobre tarimes i sortints elevats. És la guixeta ideal per muntar-la sobre un banc GENOVA. El seu ample total varia en funció del nombre de mòduls (1, 2, 3 o 4) i de l'ample d'aquests: 250, 300, 400 o 500 mm.

Segons el nombre de portes de cada mòdul, pot ser: Sèrie 1, Sèrie 2 o Sèrie 3. Permet muntar una gran varietat de panys i d'accessoris.

Sèrie 1 Sèrie 2 Sèrie 3

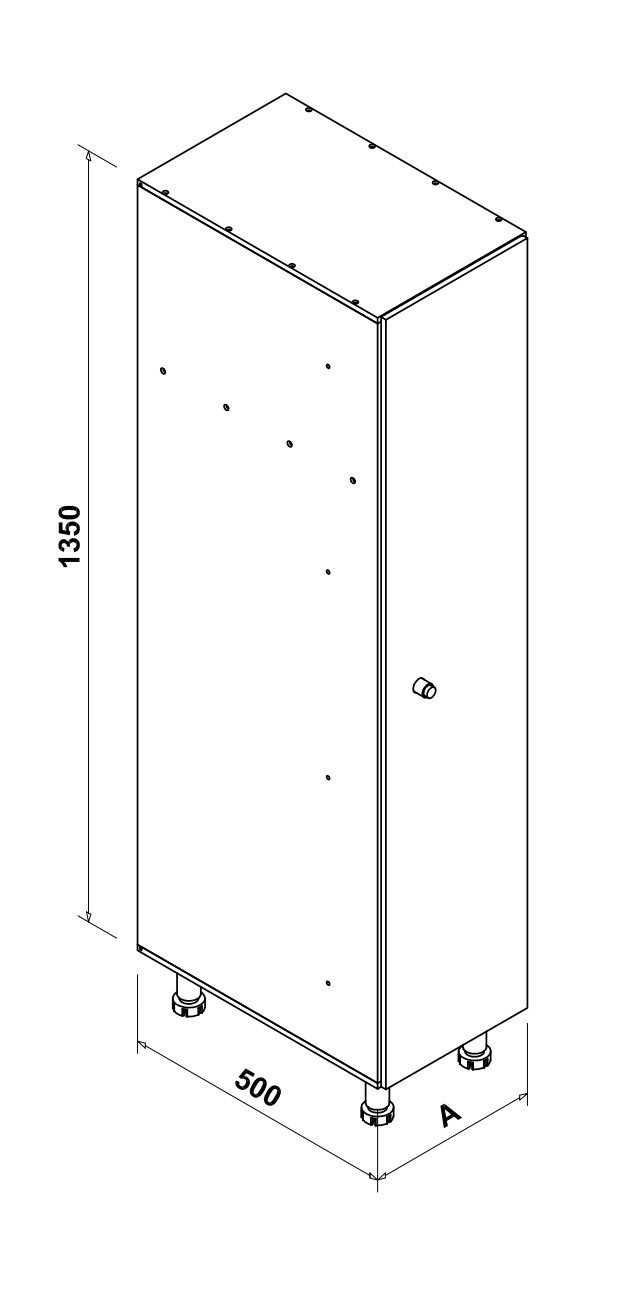

Guixeta fenòlica SM Sèrie 1

Característiques generals

Prestatge superior (Fig. 1)
Barra porta-perxes (Fig. 2)
Ventilació posterior (Fig. 3)
Pany lliscant
Ferratges en acer AISI-304 (Fig. 4)
Cantells arrodonits (Fig. 5)
Limitador d'obertura de porta 90º (opcional)
Frontisses de llibret
Potes de niló regulables en alçada
Possibilitat de sòcol de fenòlic, fixat a les potes
*No necessita muntatge

Taula de mides i codis

Codi	Mòdul	Portes	Ample
FEN250-1X1-SM	250	1	250
FEN250-1X2-SM	250	2	493
FEN250-1X3-SM	250	3	735,5
FEN250-1X4-SM	250	4	978
FEN300-1X1-SM	300	1	300
FEN300-1X2-SM	300	2	593
FEN300-1X3-SM	300	3	885,5
FEN400-1X1-SM	400	1	400
FEN400-1X2-SM	400	2	793
FEN500-1X1-SM	500	1	500
FEN500-1X2-SM	500	2	993

*Mesures en mm

Guixeta fenòlica SM Sèrie 2

Característiques generals

Prestatge superior (Fig. 1)
Barra porta-perxes (Fig. 2)
Ventilació posterior (Fig. 3)
Pany lliscant
Ferratges en acer AISI-304 (Fig. 4)
Cantells arrodonits (Fig. 5)
Limitador d'obertura de porta 90º (opcional)
Frontisses de llibret
Potes de niló regulables en alçada
Possibilitat de sòcol de fenòlic, fixat a les potes
*No necessita muntatge

Taula de mides i codis

Codi	Mòdul	Portes	Ample
FEN250-2X1-SM	250	2	250
FEN250-2X2-SM	250	4	493
FEN250-2X3-SM	250	6	735,5
FEN250-2X4-SM	250	8	978
FEN300-2X1-SM	300	2	300
FEN300-2X2-SM	300	4	593
FEN300-2X3-SM	300	6	885,5
FEN400-2X1-SM	400	2	400
FEN400-2X2-SM	400	4	793
FEN500-2X1-SM	500	2	500
FEN500-2X2-SM	500	4	993

*Mesures en mm

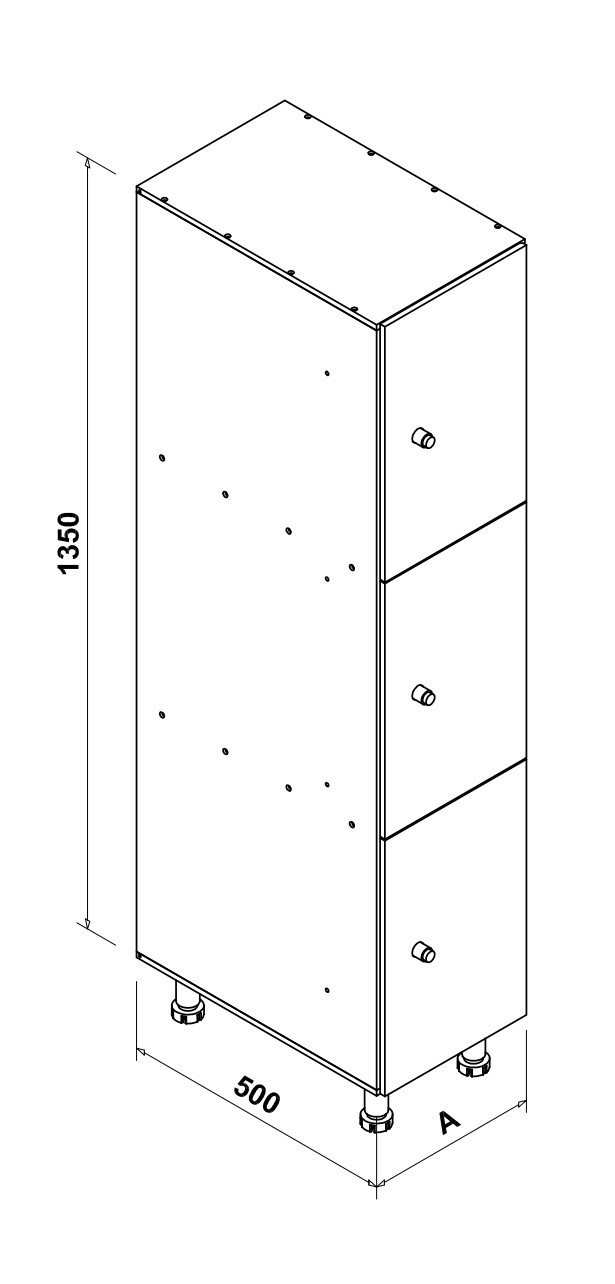

Guixeta fenòlica SM Sèrie 3

Característiques generals

Prestatge superior (Fig. 1)
Barra porta-perxes (Fig. 2)
Ventilació posterior (Fig. 3)
Pany lliscant
Ferratges en acer AISI-304 (Fig. 4)
Cantells arrodonits (Fig. 5)
Limitador d'obertura de porta 90º (opcional)
Frontisses de llibret
Potes de niló regulables en alçada
Possibilitat de sòcol de fenòlic, fixat a les potes
*No necessita muntatge

Taula de mides i codis

Codi	Mòdul	Portes	Ample
FEN250-3X1-SM	250	3	250
FEN250-3X2-SM	250	6	493
FEN250-3X3-SM	250	9	735,5
FEN250-3X4-SM	250	12	978
FEN300-3X1-SM	300	3	300
FEN300-3X2-SM	300	6	593
FEN300-3X3-SM	300	9	885,5
FEN400-3X1-SM	400	3	400
FEN400-3X2-SM	400	6	793
FEN500-3X1-SM	500	3	500
FEN500-3X2-SM	500	6	993

*Mesures en mm

Detalls

Les figures corresponen als detalls indicats a les característiques de cada sèrie.
